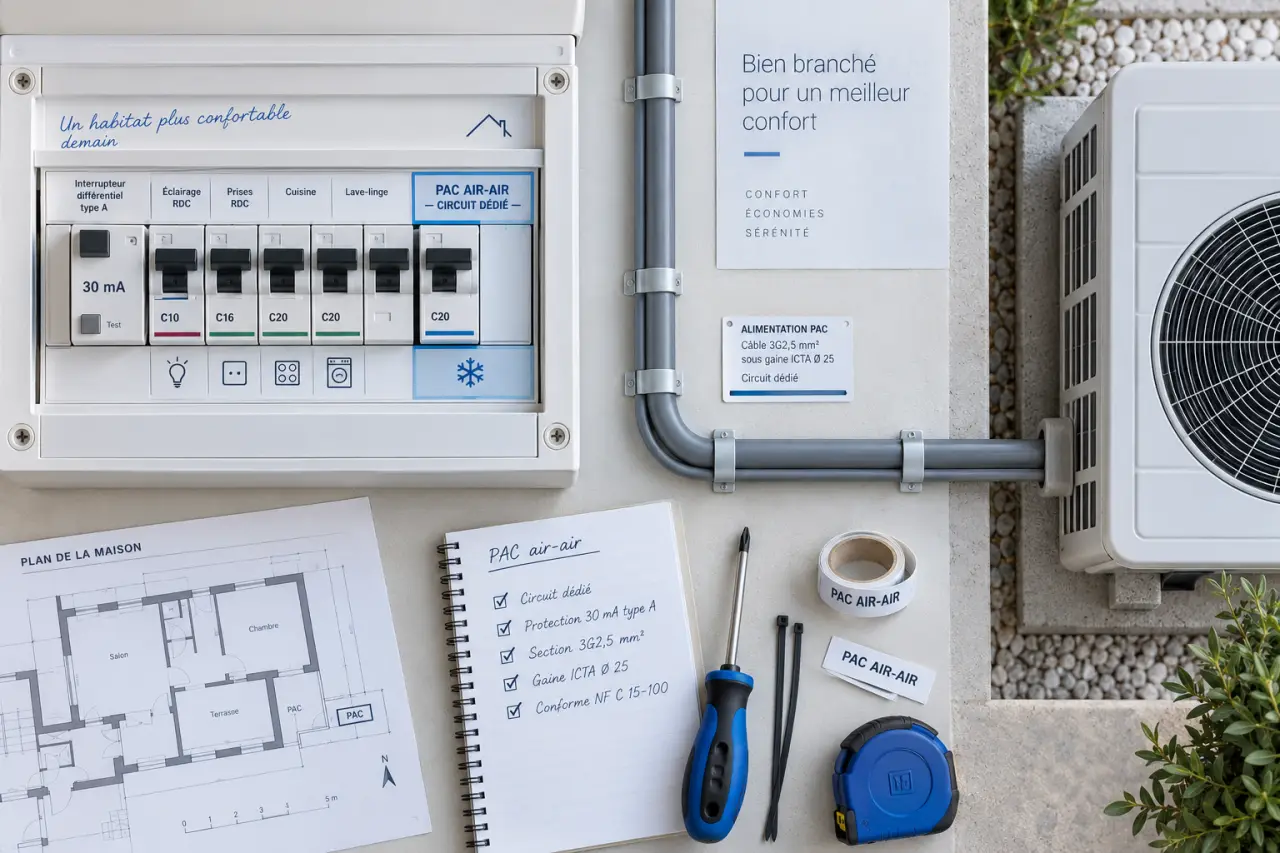

Branchement électrique d’une PAC air-air : le circuit dédié qui évite les déclenchements
Le schéma de branchement électrique d’une pompe à chaleur air-air suit un trajet précis : le courant part du tableau électrique, traverse ses protections, alimente l’unité extérieure, puis celle-ci communique avec un ou plusieurs splits intérieurs. Le principe paraît simple. Pourtant, le calibre du disjoncteur, la section du câble et les indications de la notice déterminent la sécurité et la fiabilité de l’installation.
Lire le schéma électrique d’une PAC air-air sans confondre les liaisons
Une PAC air-air réversible comprend une unité extérieure et une ou plusieurs unités intérieures. L’unité extérieure capte les calories de l’air et reçoit généralement l’alimentation provenant du tableau. Les unités intérieures diffusent ensuite l’air chaud ou frais dans les pièces par ventilation. Dans un système monosplit, une seule unité intérieure est raccordée. Dans un multisplit, l’unité extérieure peut alimenter plusieurs appareils, dans les limites prévues par le fabricant.
Quiz : Branchement électrique PAC air-air
| Élément du schéma | Rôle à identifier |
|---|---|
| Tableau électrique | Point de départ du circuit spécialisé de la PAC. |
| Interrupteur différentiel 30 mA | Protège les personnes en cas de défaut d’isolement. |
| Disjoncteur divisionnaire | Protège la ligne et l’appareil contre les surcharges et les courts-circuits. |
| Câble d’alimentation | Achemine la phase, le neutre et le conducteur de terre en monophasé, ou les phases requises en triphasé. |
| Unité extérieure | Reçoit l’alimentation principale et pilote souvent la liaison vers les unités intérieures. |
| Liaison entre unités | Peut regrouper les conducteurs électriques, la communication et les liaisons frigorifiques. Elle ne se confond pas avec l’alimentation venant du tableau. |
Le point à retenir est simple : le câble entre le tableau et l’unité extérieure forme un circuit dédié. Il ne doit pas alimenter en même temps des prises, un chauffe-eau ou d’autres usages. La liaison qui traverse le mur entre l’unité extérieure et le split suit le schéma propre au constructeur. Les bornes, leur repérage et le nombre de conducteurs peuvent varier selon le modèle.
Le cheminement à prévoir entre le tableau et l’unité extérieure
Un circuit spécialisé, protégé dès le tableau
Le principe de raccordement est le suivant : tableau électrique, protection différentielle, disjoncteur dédié, câble d’alimentation, puis unité extérieure. La protection peut se trouver dans le tableau principal. Lorsque la distance est importante ou que la configuration de l’installation le demande, un tableau divisionnaire proche de la PAC peut simplifier la distribution et la maintenance. Il doit toutefois être dimensionné avec l’ensemble de l’installation. Il ne s’ajoute pas comme une simple rallonge.
La mise à la terre est indispensable. Le conducteur de protection relie les masses métalliques de l’équipement à la terre et favorise la coupure en cas de défaut. Une terre présente mais mal raccordée n’assure pas cette protection. La continuité du conducteur et son raccordement à la borne prévue par le fabricant doivent donc être contrôlés.
Prévoir une liaison qui résiste aux vibrations et aux saisons
À l’extérieur, un câble trop tendu vieillit plus vite. Les vibrations du compresseur, les variations de température et les mouvements du support sollicitent les entrées de gaine et les borniers. Une petite réserve en soufflet, correctement fixée et protégée dans une gaine adaptée, limite la transmission des efforts aux connexions. Cette réserve ne doit pas devenir une bobine serrée ni une zone où l’eau peut stagner. Elle accompagne le cheminement sans encombrer l’installation.
Disjoncteur, différentiel et courbe : des protections aux rôles distincts
Un disjoncteur divisionnaire ne remplace pas un interrupteur différentiel, et inversement. Le premier surveille principalement les surintensités, comme une surcharge prolongée ou un court-circuit. Le second détecte une fuite de courant vers la terre susceptible de présenter un risque pour les personnes. Une protection différentielle de 30 mA fait partie des éléments habituellement prévus pour ce type de circuit.
| Protection | Ce qu’elle détecte | Point de vigilance |
|---|---|---|
| Disjoncteur | Surcharge et court-circuit | Son calibre doit correspondre à la ligne et aux prescriptions de la PAC. |
| Interrupteur différentiel | Défaut d’isolement | Le type de différentiel doit être vérifié dans la documentation de l’appareil. |
| Disjoncteur différentiel | Surintensités et défaut d’isolement | Il réunit les deux fonctions dans un seul appareil. |
La courbe du disjoncteur intervient lors du démarrage du compresseur. Une courbe C est courante dans de nombreuses installations. Une courbe D peut être envisagée lorsque l’appel de courant au démarrage le justifie. Il serait toutefois imprudent de choisir une courbe D uniquement pour empêcher un déclenchement. Un déclenchement répété peut signaler une section insuffisante, une protection mal coordonnée ou un défaut de l’appareil. La notice du fabricant reste la référence pour arrêter le choix.
Monophasé ou triphasé : dimensionner sans appliquer une recette universelle
Une PAC air-air peut fonctionner en monophasé 230 V ou en triphasé 400 V. Le monophasé est fréquent dans l’habitat résidentiel. Le triphasé concerne certains modèles ou certaines puissances et dépend aussi de l’alimentation disponible dans le logement. Ce choix ne se détermine pas à partir de la seule puissance de chauffage. Il faut examiner la puissance absorbée, l’intensité maximale, le courant de démarrage et les exigences du constructeur.
En monophasé, l’intensité peut être estimée en divisant la puissance par la tension. Ainsi, 4 000 W divisés par 230 V donnent environ 17,4 A. Cette estimation aide à comprendre le dimensionnement, mais elle ne suffit pas pour choisir une protection. Le régime de fonctionnement, les tolérances et le courant de démarrage doivent aussi être pris en compte. Un tableau indiquant 20 A, 32 A ou 40 A ne remplace donc pas la plaque signalétique de la PAC.
- Relever la tension, la puissance absorbée et l’intensité maximale indiquées par le fabricant.
- Identifier la longueur réelle entre le tableau et l’unité extérieure, en comptant les détours du cheminement.
- Vérifier la section des conducteurs au regard de cette longueur et de la chute de tension.
- Contrôler que la puissance souscrite du logement supporte le nouvel équipement.
La distance entre le tableau et la PAC compte. Pour une longueur inférieure à 10 m, un câble de 6 mm² est parfois présenté comme suffisant pour une puissance moyenne, jusqu’à 9 kW dans certains exemples. Cette valeur ne constitue pas une règle générale. Au-delà de 20 m, ou lorsque le tracé est complexe, le dimensionnement doit être validé par un professionnel. Une section supérieure peut être nécessaire pour limiter l’échauffement et la chute de tension.
Contrôles avant mise sous tension et limites du bricolage
La NF C 15-100 encadre l’installation électrique des logements, mais elle ne remplace pas les instructions propres à chaque PAC. Avant toute mise sous tension, il faut contrôler la présence du circuit dédié, le serrage des connexions, le raccordement à la terre, l’adéquation des protections et le repérage des bornes. Les bornes de communication entre l’unité extérieure et l’unité intérieure doivent être raccordées exactement selon le schéma du constructeur. Une inversion de conducteurs peut provoquer un défaut de régulation ou endommager l’électronique.
Un particulier peut comprendre le schéma, préparer le passage des gaines ou vérifier la cohérence d’un devis. En revanche, le choix final de la section, du différentiel et du disjoncteur, ainsi que le raccordement au tableau, relèvent d’un installateur-électricien compétent. La mise en service comprend aussi des opérations sur le circuit frigorifique qui nécessitent un professionnel habilité.
En cas de disjonction, d’odeur de chaud, de câble abîmé, de traces d’humidité dans un coffret ou de fonctionnement irrégulier, ne forcez jamais le réarmement. Faites contrôler la ligne, les connexions et les paramètres de l’appareil. Lors de l’entretien, la vérification des connexions électriques et de la régulation complète le contrôle de l’unité extérieure et des splits.
