Évaporateur de climatisation : froid efficace, givre et pannes à ne pas confondre

L’évaporateur de climatisation est la pièce qui refroidit et assèche l’air. Présent dans les installations domestiques comme dans les véhicules, il ne doit pas être confondu avec la climatisation évaporative à eau. Lorsqu’il s’encrasse, givre ou fuit, les symptômes vont d’une simple baisse de fraîcheur à des odeurs persistantes, de la buée ou une panne complète.

L’évaporateur de clim : un échangeur qui capte la chaleur

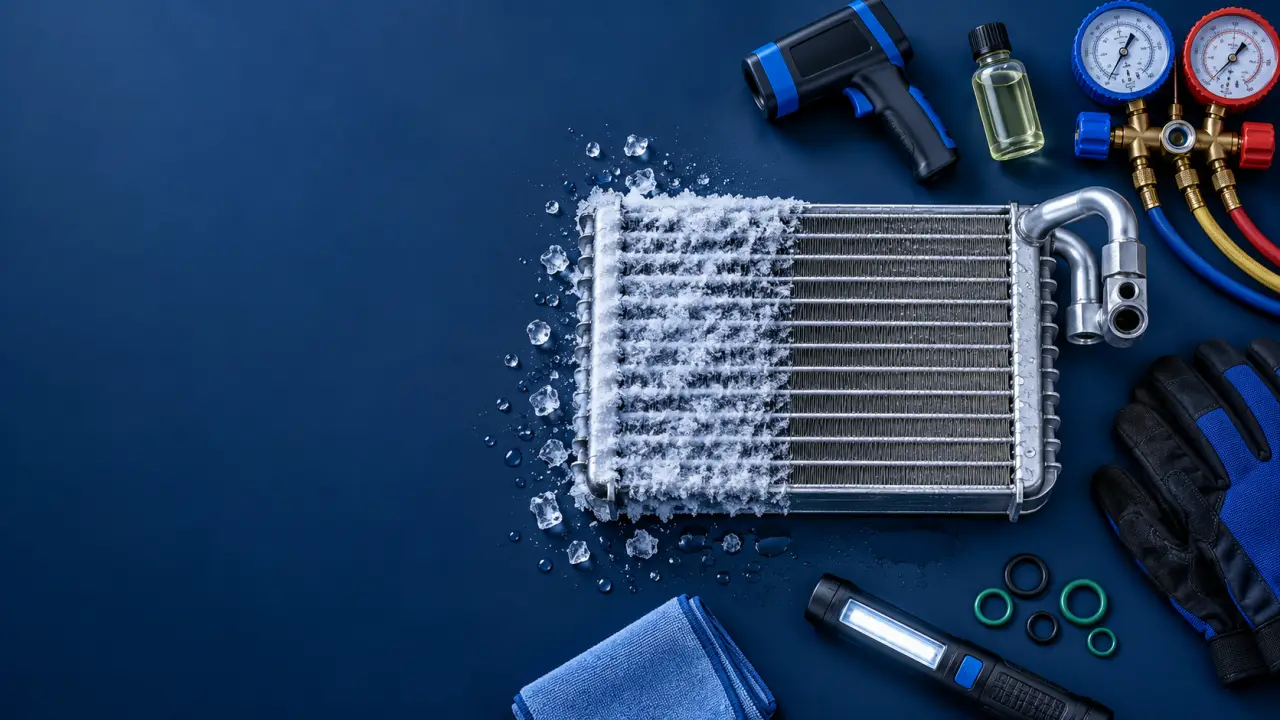

Un évaporateur est un échangeur thermique, généralement constitué de tubes et d’ailettes métalliques. L’air intérieur traverse ses ailettes tandis qu’un fluide frigorigène circule dans le serpentin. La grande surface créée par les ailettes facilite le transfert de chaleur entre l’air et le fluide.

Après son passage par le détendeur, le fluide frigorigène arrive à basse pression dans l’évaporateur, principalement à l’état liquide. En absorbant la chaleur de l’air, il s’évapore progressivement et devient gazeux. L’air qui ressort est donc plus froid. Son humidité se condense aussi sur la surface froide de l’échangeur. Ces condensats doivent ensuite être évacués correctement.

Pourquoi la climatisation assèche aussi l’air

Le refroidissement ne résume pas le rôle de l’évaporateur. Lorsque l’air chaud et humide rencontre une surface suffisamment froide, son eau se transforme en microgouttelettes. Cette déshumidification améliore le confort et explique l’efficacité de la climatisation pour le désembuage d’un pare-brise. Dans une voiture, l’air soufflé dans l’habitacle peut se situer entre 2 °C et 10 °C, selon Valeo.

L’évaporateur agit comme un réservoir de chaleur temporaire. Il collecte en continu les calories présentes dans l’air qui le traverse, avant que le fluide les transporte vers le reste du circuit. Cette image aide à comprendre pourquoi un débit d’air insuffisant, des ailettes couvertes de poussière ou une couche de givre perturbent le système. L’air circule moins bien, les échanges thermiques diminuent et le froid devient irrégulier.

Le cycle frigorifique en quatre organes complémentaires

Une climatisation classique fonctionne en circuit fermé. L’évaporateur ne fabrique pas du froid au sens strict, il retire de la chaleur à l’air. Cette chaleur est ensuite déplacée puis rejetée à l’extérieur grâce aux trois autres éléments principaux du cycle frigorifique.

La différence entre évaporateur et condenseur est donc simple : le premier absorbe la chaleur côté air intérieur ou habitacle, tandis que le second l’évacue vers l’extérieur. Une panne de climatisation ne permet toutefois pas d’identifier seule le composant en cause. Une perte de froid peut venir de l’évaporateur, mais aussi d’une fuite, du compresseur, d’un défaut de ventilation ou d’un problème de détendeur.

Où se trouve l’évaporateur selon l’équipement ?

Dans une climatisation domestique de type split, l’évaporateur se trouve habituellement dans l’unité intérieure. L’air de la pièce est aspiré, traverse l’échangeur, puis est renvoyé refroidi. Le bac à condensats et son évacuation sont placés à proximité. Une obstruction peut provoquer des écoulements d’eau ou une accumulation d’humidité.

Dans une climatisation automobile

L’évaporateur est installé dans le bloc chauffage-ventilation, souvent derrière le tableau de bord ou la boîte à gants. Cette localisation le protège, mais rend son accès difficile. Son remplacement peut nécessiter un démontage important de l’habitacle. Une odeur ou une baisse de froid ne justifie donc pas automatiquement le changement de la pièce. Le filtre habitacle, le drainage des condensats et le circuit de ventilation doivent d’abord être vérifiés.

Ne pas confondre avec la climatisation évaporative

La climatisation par évaporation, aussi appelée rafraîchisseur d’air, ne repose pas sur un circuit de fluide frigorigène, un compresseur et un condenseur. Elle utilise l’évaporation de l’eau pour rafraîchir l’air. Le terme « évaporateur » désigne alors un média humidifié ou un dispositif de passage d’air, et non l’échangeur frigorifique décrit ici. Les deux systèmes n’ont ni le même fonctionnement ni les mêmes besoins d’entretien.

Givre, odeurs, perte de froid : reconnaître les signaux utiles

Les symptômes d’un évaporateur de climatisation encrassé ou défaillant se ressemblent parfois. L’observation de plusieurs signes permet de mieux orienter le diagnostic, sans remplacer une pièce au hasard.

• Air peu froid ou température instable : l’échange thermique est réduit, le circuit manque peut-être de fluide ou un autre organe fonctionne mal.
• Débit d’air faible : un filtre habitacle sale, un ventilateur défaillant ou des ailettes encombrées peuvent freiner la circulation.
• Mauvaise odeur au démarrage : l’humidité résiduelle, les poussières, les bactéries ou les moisissures présentes sur l’évaporateur sont des causes fréquentes.
• Buée récurrente : la déshumidification est moins efficace, ou la ventilation et l’évacuation des condensats présentent un défaut.
• Givre visible ou air qui s’interrompt après un moment : une couche de glace réduit le passage de l’air et isole les ailettes.
• Perte de froid progressive : elle peut signaler une fuite de fluide frigorigène, notamment en cas de corrosion ou de perforation de l’évaporateur.

Le givre n’est pas un simple détail esthétique. Il peut apparaître lorsque la température de surface devient trop basse, quand le débit d’air est insuffisant ou lorsqu’un déséquilibre du circuit frigorifique existe. Couper la climatisation pour dégivrer peut rétablir temporairement le soufflage, mais ne supprime pas la cause. Il faut contrôler l’état du filtre, la propreté de l’échangeur, la ventilation et l’étanchéité du circuit.

Nettoyer, faire contrôler ou remplacer l’évaporateur ?

Un entretien régulier limite l’encrassement et les nuisances liées aux condensats. Un contrôle est conseillé une fois tous les deux ans, voire une fois par an selon Espace Aubade. En automobile, le remplacement du filtre habitacle et un traitement adapté du circuit de ventilation contribuent à préserver la qualité de l’air.

Ce qui peut être traité sans ouvrir le circuit

Lorsque le problème est lié à la poussière, aux odeurs ou à une contamination légère, un nettoyage et une désinfection peuvent suffire. Une mousse nettoyante ou un spray antibactérien conçu pour les évaporateurs peut être utilisé en respectant strictement le mode d’emploi de l’appareil ou du véhicule. Les éléments accessibles, comme les filtres, les grilles, le bac à condensats et l’évacuation, méritent également une vérification.

Évitez de plier les ailettes avec une brosse dure, de verser un produit non adapté dans les conduits ou de masquer une odeur persistante avec un parfum. Ces gestes peuvent réduire le débit d’air, endommager l’échangeur ou laisser intacte une contamination plus profonde. Un nettoyage accessible ne remplace pas le contrôle du circuit frigorifique lorsqu’une perte de froid persiste.

Quand l’intervention d’un professionnel devient nécessaire

Une fuite, une perforation, une corrosion avancée ou une perte répétée de froid exigent un diagnostic professionnel. L’ouverture d’un circuit frigorifique implique de récupérer le fluide, de rechercher l’origine de la fuite, de remplacer les éléments nécessaires, de mettre le circuit sous vide puis de le recharger selon les préconisations. Une simple recharge de gaz sans recherche de fuite ne règle pas durablement un défaut d’étanchéité.

Le remplacement est généralement envisagé lorsque l’évaporateur est percé, fortement corrodé ou durablement contaminé, et non pour un simple encrassement. Dans une voiture, la difficulté d’accès derrière le tableau de bord rend particulièrement utile un devis détaillant le diagnostic, la pièce, les opérations sur le circuit et les contrôles finaux.
