Gaine de climatisation : diamètre, isolation et pose dans un faux plafond
Une gaine de climatisation conditionne le débit d’air, le niveau sonore et la discrétion d’un climatiseur gainable. Avant de comparer les prix, les références ou le stock, il faut définir le réseau à créer, le diamètre adapté et le niveau d’isolation nécessaire. Une gaine mal dimensionnée ou insuffisamment isolée peut réduire le confort, même avec un appareil performant.
Le rôle d’une gaine de climatisation dans un système gainable

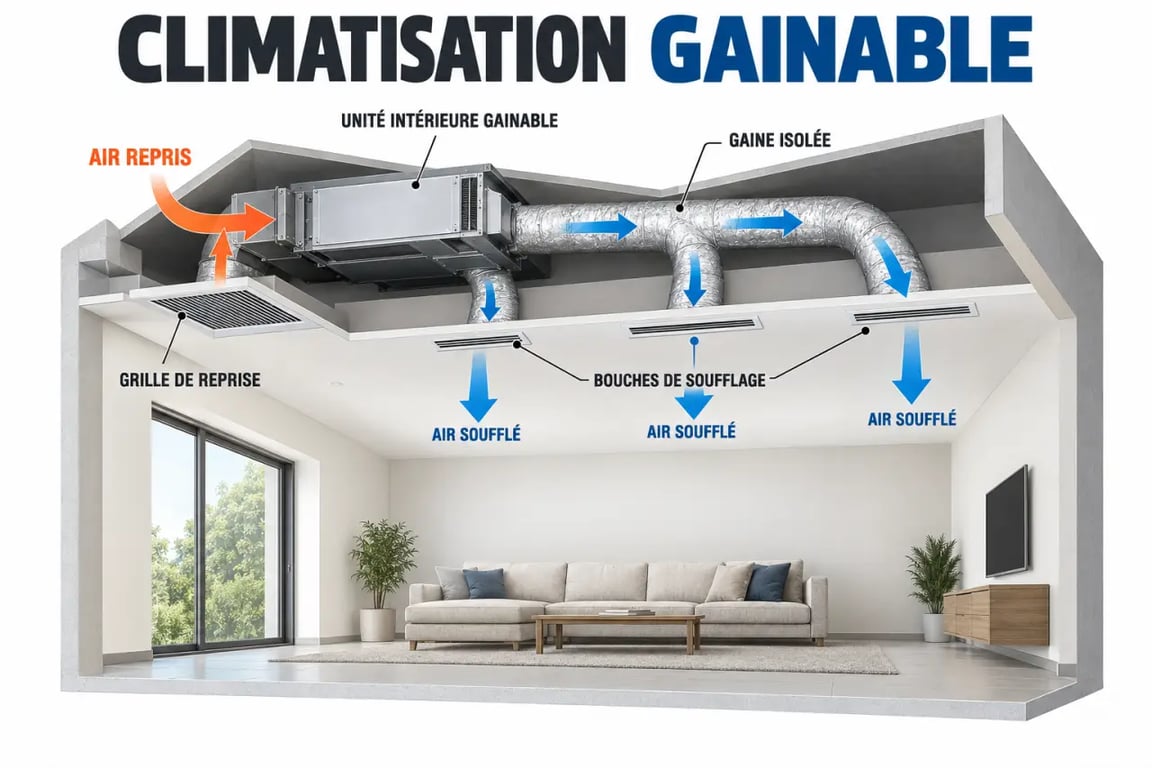

Dans une climatisation gainable, l’unité intérieure est généralement dissimulée dans un faux plafond ou un volume technique. La gaine relie cette unité aux bouches de soufflage qui diffusent l’air frais ou l’air chaud dans les pièces. Un réseau distinct organise la reprise d’air, avec des grilles de reprise et, selon la configuration, un plénum de reprise.

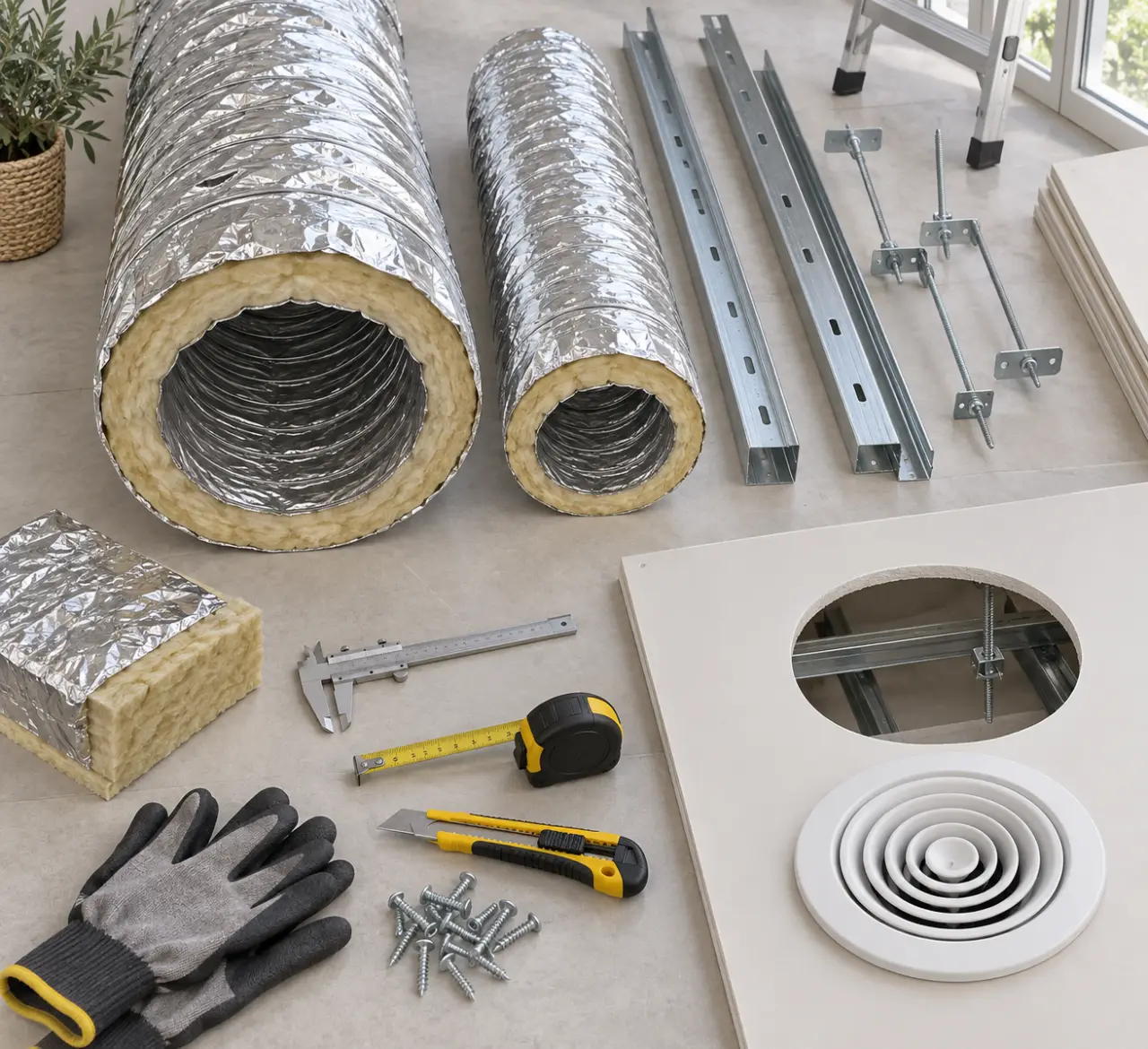

Contrairement à une gaine pour climatiseur mobile, souvent utilisée pour évacuer l’air vers l’extérieur, la gaine d’une climatisation gainable transporte l’air traité à l’intérieur du logement. Elle contribue donc à répartir la température entre les pièces. Le réseau comprend fréquemment des plénums de soufflage, des raccords, des piquages, des colliers de fixation et des grilles d’aération.
Un réseau discret, mais qui doit rester accessible
Le faux plafond rend l’installation presque invisible, ce qui renforce l’intérêt du gainable. Cette discrétion ne doit toutefois pas conduire à enfermer tous les éléments sans prévoir de trappe de visite. Les raccordements, les éventuels organes de régulation et certaines zones de maintenance doivent rester accessibles. Un cheminement bien préparé limite aussi les écrasements de gaine, les coudes inutiles et les passages trop contraints.
Le faux plafond ne sert pas uniquement à dissimuler le réseau. Sa hauteur disponible détermine le rayon des courbes, la place nécessaire pour l’isolant et la possibilité de suspendre correctement les conduits. Vérifier ce volume avant l’achat évite de choisir une gaine adaptée sur le papier, mais impossible à poser sans la comprimer. Une gaine écrasée peut provoquer des turbulences, un sifflement et une baisse du débit.
Gaine souple, semi-rigide ou rigide : choisir selon le parcours de l’air
Le type de gaine dépend de la configuration du chantier, de la longueur du réseau et du niveau de finition recherché. Une installation courte et rectiligne ne présente pas les mêmes contraintes qu’un réseau qui dessert plusieurs chambres depuis un couloir technique. Le choix doit donc tenir compte du parcours réel, et pas uniquement du prix au mètre.
| Type de gaine | Atouts | Points de vigilance | Usage pertinent |
|---|---|---|---|
| Souple | Facile à manipuler et adaptée aux tracés complexes | À tendre correctement pour éviter les plis et les pertes de charge | Raccordements et cheminements comportant quelques changements de direction |
| Semi-rigide | Bon compromis entre tenue de forme et facilité de pose | Demande un tracé préparé et des raccords compatibles | Réseau résidentiel avec un parcours relativement maîtrisé |
| Rigide ou spirale | Paroi régulière, réseau durable et structuré | Pose plus exigeante, encombrement et accessoires spécifiques | Longues portions droites ou installation technique soignée |
Pourquoi privilégier une gaine isolée
Une gaine isolée limite les échanges thermiques entre l’air transporté et l’environnement du faux plafond. En mode froid, elle aide à conserver la fraîcheur jusqu’aux bouches de soufflage. En mode chauffage, elle préserve la chaleur. L’isolant contribue aussi à atténuer le bruit de circulation de l’air et les vibrations. La laine de verre fait partie des isolants utilisés, avec d’autres solutions selon le produit retenu.
L’épaisseur de l’isolant doit rester cohérente avec le projet. Des références en 25 mm ou 50 mm existent. La comparaison doit porter sur l’espace disponible, la performance recherchée et le risque de contact avec des zones plus chaudes ou moins tempérées. Une gaine isolée ne dispense pas d’une pose soignée : une enveloppe endommagée, des jonctions mal raccordées ou une compression localisée réduisent son intérêt.
Diamètre de gaine : le débit d’air avant le prix
Le diamètre d’une gaine de climatisation ne se choisit ni au hasard ni uniquement en fonction de l’embout de l’unité intérieure. Il dépend d’abord du débit d’air nécessaire dans chaque pièce, exprimé en mètres cubes par heure, puis de la vitesse de circulation visée. Pour un réseau résidentiel, une vitesse comprise entre 2 et 5 m/s permet de rechercher un compromis entre volume d’air transporté, bruit et encombrement.
Le professionnel part du débit à délivrer, détermine la surface de section nécessaire, puis sélectionne un diamètre. Les diamètres de 160 mm, 200 mm et 250 mm sont couramment rencontrés, mais ils ne correspondent pas automatiquement à un besoin précis. Une chambre, un séjour et une grande pièce ouverte n’ont pas les mêmes besoins. Le réseau principal et les branches secondaires peuvent donc avoir des dimensions différentes.
Les coudes changent le résultat
Chaque coude, réduction, intersection ou étranglement crée des pertes de charge. Un conduit trop long ou mal tendu peut freiner la circulation de l’air. Celui-ci arrive moins bien à la bouche, l’appareil doit compenser et le souffle devient plus audible. Il vaut mieux privilégier des parcours directs et des courbes larges que retenir un diamètre plus petit pour gagner quelques centimètres dans le plafond.
- Relevez le débit prévu pour chaque bouche de soufflage.
- Repérez les longueurs réelles, les coudes et les obstacles du parcours.
- Distinguez le conduit principal des branches qui alimentent les pièces.
- Vérifiez la compatibilité entre la gaine, le plénum, la bouche, la grille de reprise et les raccords.
- Faites valider le dimensionnement avant de commander les longueurs définitives.
Préparer la pose dans le faux plafond sans fragiliser le réseau
La pose commence par un plan de distribution. Celui-ci précise l’emplacement de l’unité intérieure, la position des bouches, les zones de reprise d’air et le tracé des gaines. Les conduits doivent être suspendus régulièrement pour ne pas peser sur les raccordements. Il faut aussi les éloigner des éléments susceptibles de les percer ou de les écraser lors de la fermeture du plafond.
Le tracé doit tenir compte de l’accès aux raccords et aux organes de régulation. Une gaine trop tendue peut transmettre des vibrations, tandis qu’un conduit posé avec des plis gêne la circulation de l’air. Avant de refermer le faux plafond, il est utile de contrôler la continuité du réseau, la qualité des jonctions et l’état de l’isolant.
Une installation à confier à un professionnel
Le montage d’un système gainable ne consiste pas simplement à dérouler des gaines. La puissance du matériel, le nombre de bouches, la longueur totale du réseau, la régulation et l’équilibrage des débits doivent être cohérents. L’installation comprend habituellement 1 groupe extérieur, 1 unité intérieure et 1 régulation, auxquels s’ajoute le réseau aéraulique. Un installateur qualifié peut coordonner ces éléments et limiter les défauts de diffusion ou les nuisances sonores.
Le coût global varie notamment selon le nombre de pièces à traiter, les mètres de gaines, la difficulté du faux plafond et la puissance nécessaire. Un repère de 170 € au mètre carré peut être rencontré pour un projet de climatisation gainable, mais il ne remplace pas un devis. Les contraintes de rénovation, les accessoires, la régulation et les travaux de finition peuvent modifier fortement le budget final.
Acheter la bonne gaine et les accessoires au bon moment
Les catalogues de bricolage et de spécialistes proposent des gaines au mètre, en couronne ou en kit, avec des références isolées et différents diamètres. L’offre peut être très large : certains listings regroupent 446 offres, tandis que d’autres en affichent 39. Ce volume ne garantit pas que le bon modèle soit disponible près de chez vous. Vérifiez la référence exacte, le diamètre intérieur, l’épaisseur de l’isolant, la longueur et la compatibilité avec les accessoires.
Avant de choisir une promotion ou un prix plus bas, établissez une liste complète : gaines, plénums de soufflage et de reprise, bouches, grilles, raccords, rubans adaptés et fixations. Consultez le stock disponible ainsi que les conditions de livraison ou de retrait en magasin, surtout si le chantier est déjà ouvert. Acheter l’ensemble du réseau au même moment limite les écarts de compatibilité et les interruptions de pose.
Pour un projet simple, une gaine isolée souple correctement dimensionnée peut convenir. Lorsque le réseau dessert plusieurs pièces, comporte de longues distances ou doit rester particulièrement silencieux, le conseil d’un professionnel et une sélection rigoureuse des composants valent mieux qu’un choix guidé uniquement par le prix. Le bon produit est celui qui correspond au débit, au parcours, à l’espace disponible et aux accessoires prévus.
