Goulotte climatisation : la bonne taille sans écraser les tuyaux
Une goulotte de climatisation doit accueillir les tuyaux isolés, les câbles et l’évacuation des condensats sans les comprimer. Avant d’acheter, vérifiez donc trois points : son volume intérieur utile, sa compatibilité avec une pose intérieure ou extérieure et les accessoires nécessaires au parcours. Une section trop petite complique la fermeture ; une section inutilement large alourdit visuellement le mur.
Partir des réseaux à cacher, pas seulement du climatiseur

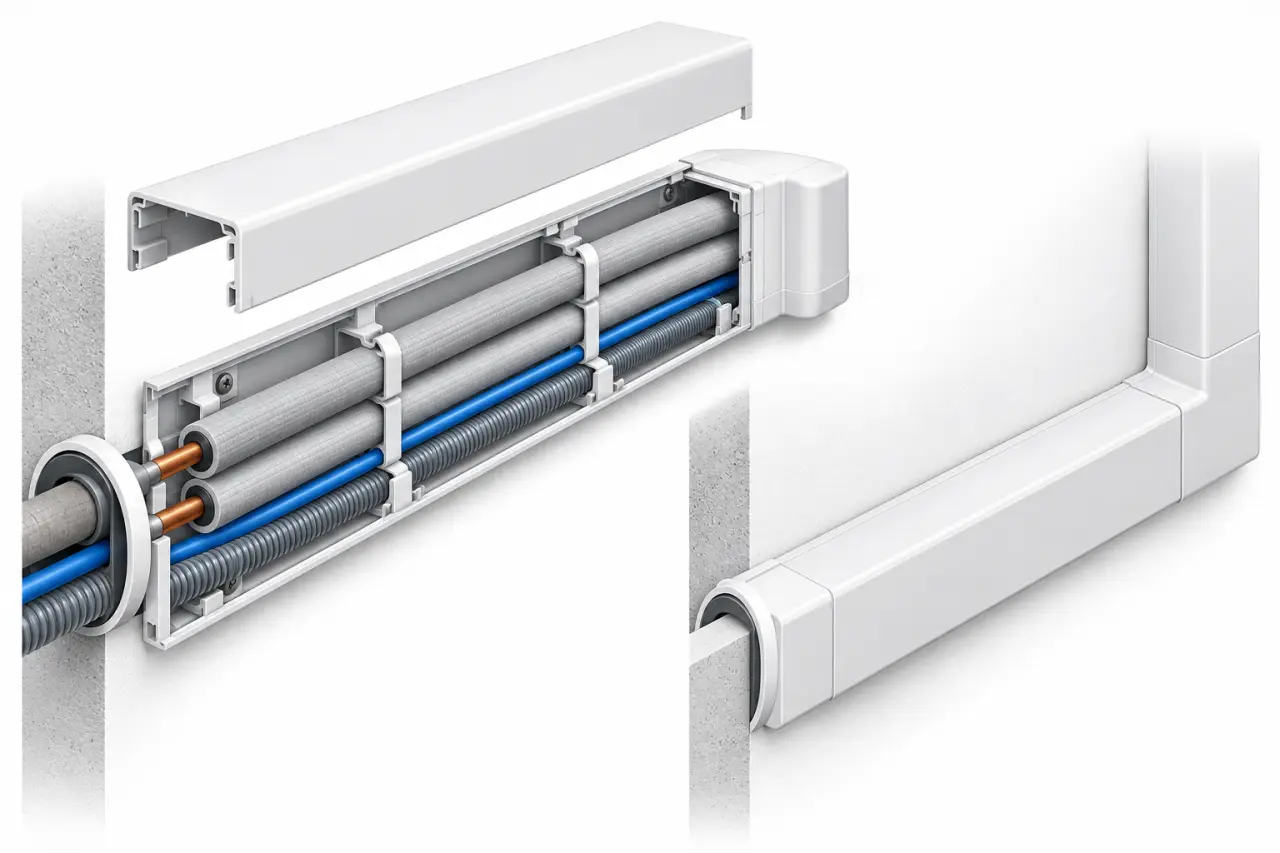

Une goulotte pour climatisation se compose généralement d’un socle fixé au support et d’un couvercle amovible. Elle dissimule les liaisons frigorifiques entre les unités, leurs isolants, les câbles associés et, selon le tracé, le tuyau d’évacuation des condensats. Elle ne cache pas le climatiseur lui-même : c’est un habillage des réseaux techniques.
Son intérêt dépasse la finition. En extérieur, un modèle adapté limite l’exposition directe des éléments abrités au soleil et aux intempéries. À l’intérieur, il rassemble les passages dans un ensemble plus propre et conserve un accès au réseau lorsque son couvercle reste démontable.
Mono-split, multi-split ou PAC : regarder ce qui passe réellement
Le nombre d’unités donne une première indication, mais ne suffit pas à choisir une dimension. Un mono-split comporte une liaison entre une unité intérieure et une unité extérieure ; un multi-split peut réunir plusieurs liaisons sur une portion commune. C’est cette portion, plus encombrée, qu’il faut examiner attentivement. Pour une pompe à chaleur, vérifiez également la nature des réseaux à habiller : la seule mention « compatible PAC » ne garantit pas que la section convient à votre installation.
Si une pompe de relevage est nécessaire pour les condensats, prévoyez son emplacement et son accès d’entretien. Certains habillages peuvent la dissimuler, mais elle ne doit pas être enfermée au hasard dans une goulotte trop étroite.
Comparer les dimensions avec les tuyaux déjà isolés

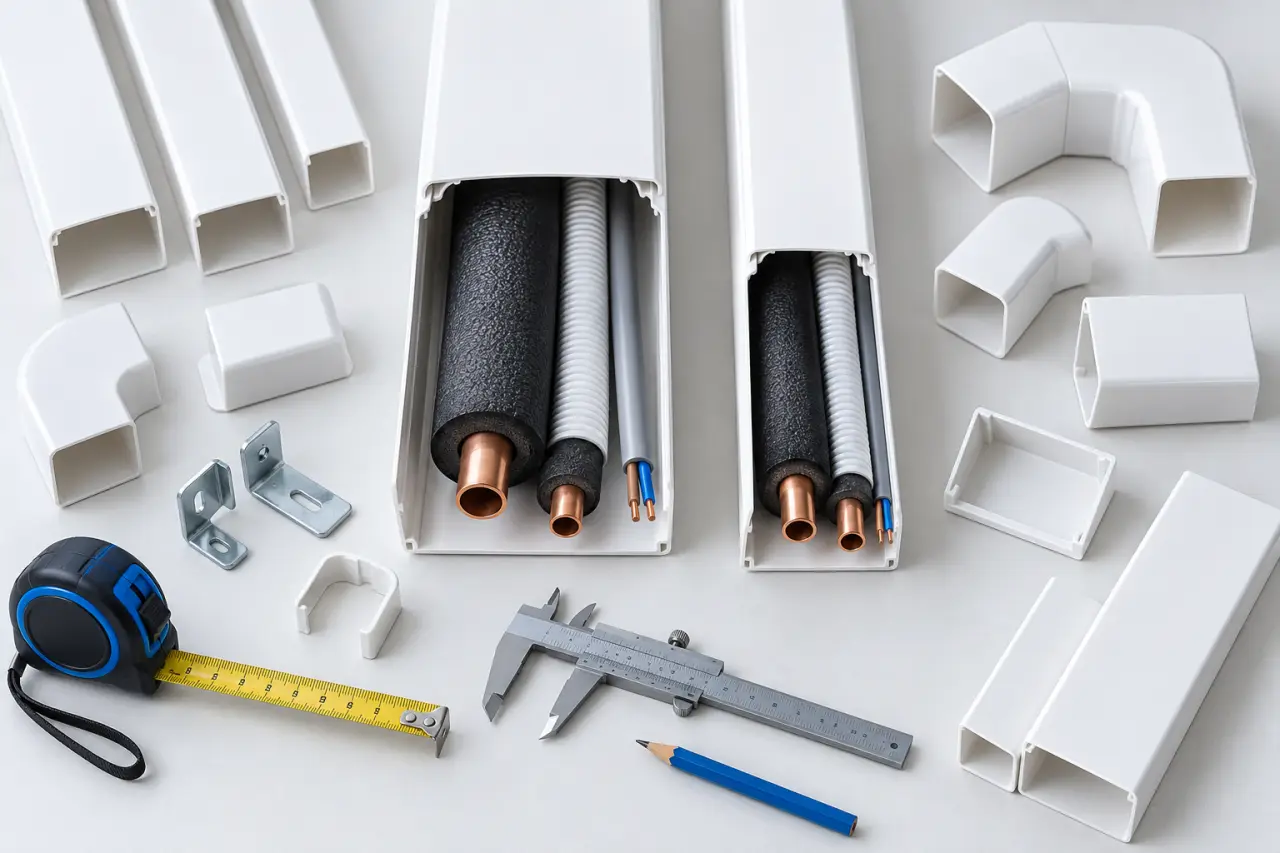

Les formats proposés comprennent notamment 60 × 45, 80 × 60, 110 × 75 et 140 × 90 mm. Ces dimensions commerciales ne correspondent pas nécessairement à l’espace intérieur réellement disponible. Le socle, les clips et la forme du couvercle peuvent réduire le passage : consultez le dessin technique du fabricant.
| Format annoncé | Situation à examiner | Vérification prioritaire |
|---|---|---|
| 60 × 45 mm | Passage compact avec peu d’éléments | Encombrement des tubes avec leur isolation |
| 80 × 60 mm | Réseau individuel à comparer au volume utile | Place pour les liaisons, les câbles et les condensats |
| 110 × 75 mm | Faisceau plus volumineux ou regroupement de liaisons | Capacité des angles et raccords associés |
| 140 × 90 mm | Passage commun de plusieurs réseaux | Encombrement total et intégration sur le support |
Ce tableau sert à présélectionner une gamme, pas à attribuer automatiquement un format à un nombre d’unités. Une installation de 1, 2, 3 ou 4 unités avec condensats ne se dimensionne pas uniquement par comptage : les diamètres des tubes, l’épaisseur des isolants et la répartition des parcours changent le besoin.
Garder de la place aux changements de direction
Mesurez le faisceau dans sa configuration de pose, sans écraser les isolants pour le faire entrer. Vérifiez ensuite les passages les plus contraignants : sortie de mur, coude et dérivation. Un couvercle qui ferme sur une portion droite ne prouve pas que le réseau passera correctement dans un angle à 90°. Les liaisons doivent conserver les rayons de courbure prescrits pour l’installation.
La longueur du parcours détermine surtout la quantité de goulotte à commander. Elle ne justifie pas, à elle seule, une section plus grande. Ce sont les éléments regroupés et les contraintes locales qui déterminent le volume nécessaire.
Adapter la protection et la finition à l’emplacement
Une pose en façade n’impose pas les mêmes critères qu’un passage dans une chambre. Pour l’extérieur, recherchez une aptitude explicitement annoncée à cet usage et une résistance aux UV. Ne présumez pas qu’une simple goulotte passe-câble intérieure offre la même tenue face au soleil, à la pluie et aux variations de température.
La protection n’est pas synonyme d’étanchéité totale. Vérifiez les caractéristiques du modèle et de ses raccords si cette propriété est nécessaire. La goulotte ne remplace ni l’isolation des tuyaux, ni le traitement adapté d’une traversée de mur. Une bande isolante résistante aux UV peut compléter la protection de parties exposées, selon les prescriptions des produits employés.
Choisir une couleur, mais surtout une ligne de passage
Blanc, ivoire, beige, crème ou noir : les teintes disponibles permettent de rapprocher l’habillage du mur ou des menuiseries. Comparez toutefois les couleurs des accessoires à celles des longueurs droites. Des pièces de gammes différentes peuvent présenter un écart visible, même lorsque leur désignation paraît identique.
Sur une façade, pensez la goulotte comme une nervure : une ligne continue qui accompagne l’architecture plutôt qu’un trait qui la traverse au hasard. Un parcours parallèle à une descente, un angle de mur ou un encadrement se remarque souvent moins qu’un cheminement plus court mais oblique. Cette recherche d’alignement reste secondaire face à la pente d’évacuation des condensats et aux contraintes des liaisons.
Préparer les raccords et la pose avant de commander
Un panier composé uniquement de longueurs droites laisse souvent les finitions en suspens. Dessinez le parcours, depuis la sortie de l’unité jusqu’au point d’arrivée, puis repérez chaque changement de direction et chaque jonction. Pour des éléments vendus en longueur de 1 m, par exemple, raisonnez aussi en découpes et en chutes, pas seulement en longueur totale.
- Angles intérieurs, extérieurs ou plats : à sélectionner selon la géométrie réelle du parcours.
- Jonctions : pour raccorder proprement deux longueurs compatibles.
- Embouts et sorties murales : pour traiter les extrémités et les traversées.
- Kit de raccordement flexible : utile sur certains décalages, sans contraindre les tuyaux.
- Fixations : à choisir selon le support et les prescriptions du fabricant.
Privilégiez une même gamme pour le socle, le couvercle et les accessoires. Deux produits affichant 80 × 60 mm ne sont pas nécessairement compatibles : les profils d’emboîtement peuvent différer.
Les contrôles qui évitent de devoir tout rouvrir
Avant le perçage, repérez les réseaux existants dans le support et faites valider le tracé. Le socle doit être fixé sans déformer son profil. Lorsqu’un écoulement gravitaire des condensats est prévu, le parcours doit permettre la pente nécessaire, sans contre-pente ni tuyau pincé. Une pose au plafond exige elle aussi des fixations adaptées et le respect des instructions du système.
Avant de fermer, contrôlez l’état des isolants, le maintien des réseaux et l’évacuation des condensats. Le couvercle doit se clipser sans effort excessif. Ne débranchez pas et ne modifiez pas les liaisons frigorifiques pour poser un habillage : si le passage impose leur déplacement, faites intervenir un professionnel qualifié.
Pour comparer les offres, retenez finalement le coût du parcours équipé : longueurs, raccords, sorties et fixations. Une goulotte un peu moins chère au mètre perd son intérêt si ses accessoires sont introuvables ou si sa section oblige à reprendre l’installation.
