Fonctionnement d’une climatisation : 4 étapes pour évacuer la chaleur, pas fabriquer du froid
Une climatisation refroidit une pièce en prélevant sa chaleur pour la rejeter dehors. Contrairement à un ventilateur, elle ne se contente pas de brasser l’air : un fluide frigorigène transporte l’énergie entre l’intérieur et l’extérieur. Ce transfert explique aussi sa consommation électrique, la présence d’eau sous certains appareils et sa capacité à chauffer lorsqu’elle est réversible.

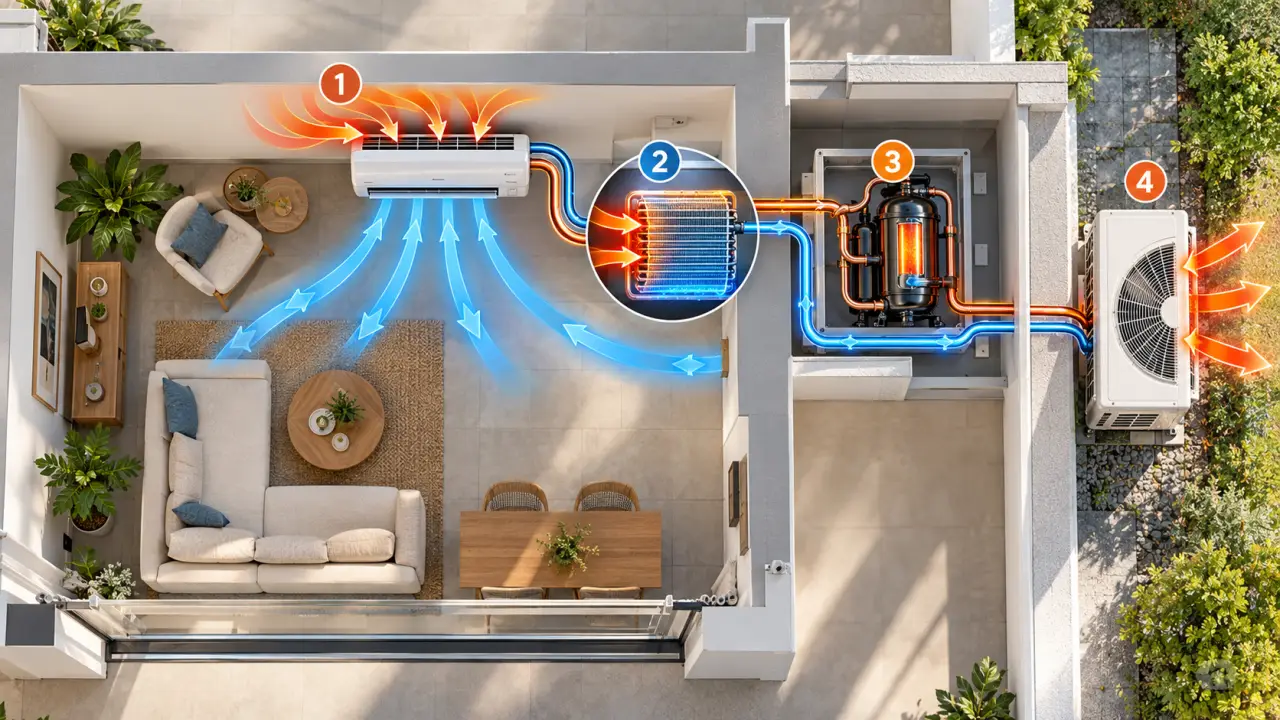

Le trajet de la chaleur, expliqué en quatre étapes

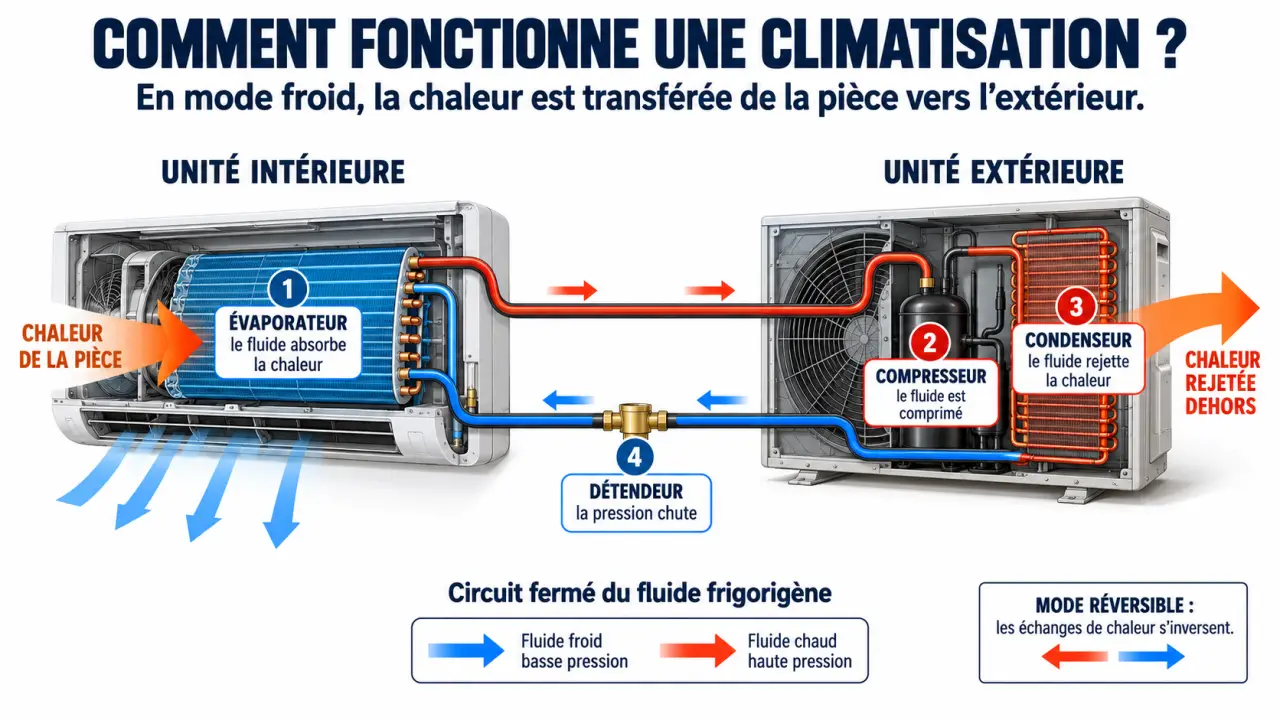

Le fonctionnement d’une climatisation repose sur un cycle frigorifique en circuit fermé, comparable à celui d’un réfrigérateur. Le fluide circule dans des tuyaux et change de pression, de température et d’état. Il ne se mélange pas à l’air de la pièce : les échanges se font à travers des échangeurs thermiques.
- L’évaporateur absorbe la chaleur intérieure. En mode froid, cet échangeur se trouve dans l’unité intérieure d’un système split. Le fluide à basse pression s’y évapore en absorbant de la chaleur. Un ventilateur fait passer l’air de la pièce sur l’échangeur, puis souffle cet air refroidi.
- Le compresseur met le gaz sous pression. Généralement placé dans l’unité extérieure, il aspire le fluide gazeux et le comprime. Sa pression et sa température augmentent. C’est l’un des principaux organes consommateurs d’électricité.
- Le condenseur rejette la chaleur dehors. Le fluide chaud traverse l’échangeur extérieur, ventilé pour faciliter l’évacuation de chaleur. Il se condense et redevient liquide. La chaleur rejetée comprend celle prélevée dans le logement et l’énergie apportée par le compresseur.
- Le détendeur abaisse la pression. La détente refroidit le fluide et le transforme partiellement en vapeur. Ce mélange froid rejoint l’évaporateur, où le cycle recommence.
À retenir : ce n’est pas l’air intérieur qui part systématiquement dehors, mais sa chaleur. La plupart des climatiseurs domestiques recyclent l’air de la pièce et ne remplacent donc pas la ventilation nécessaire au renouvellement d’air.
Pourquoi l’appareil produit de l’eau et peut aussi chauffer
Les condensats viennent de l’humidité de l’air
Au contact de l’évaporateur froid, l’humidité de l’air peut se condenser, comme sur une bouteille sortie du réfrigérateur. Cette eau, appelée condensats, est recueillie dans un bac puis évacuée par un tuyau, par gravité ou avec une pompe. Sur certains appareils mobiles, un réservoir doit être vidé selon les indications du fabricant.
L’eau évacuée normalement n’est donc pas une fuite de fluide frigorigène. En revanche, un écoulement dans la pièce peut signaler un tuyau bouché, une pente insuffisante ou un problème de pompe. Il faut rechercher la cause plutôt que simplement éponger.
En mode réversible, les échangeurs inversent leur rôle
Une climatisation réversible est une pompe à chaleur air-air. Grâce à une vanne d’inversion, dite vanne quatre voies, elle prélève la chaleur de l’air extérieur et la restitue à l’intérieur. L’échangeur intérieur devient alors condenseur, tandis que l’échangeur extérieur devient évaporateur.
La performance diminue généralement lorsque l’air extérieur se refroidit. Certains modèles fonctionnent encore à −5 ou −10 °C, mais la puissance réellement disponible doit être vérifiée dans leur documentation. Des phases de dégivrage peuvent interrompre temporairement le chauffage et produire de l’eau sous l’unité extérieure.
Mobile, split ou gainable : le même principe, des contraintes différentes
Le cycle frigorifique reste comparable, mais l’emplacement des composants change le bruit, l’installation et la distribution de l’air. « Mobile » décrit la mobilité ; « monobloc » décrit la construction. Les deux termes ne sont donc pas strictement synonymes.
| Configuration | Organisation | Usage et limite principale |
|---|---|---|
| Monobloc mobile | Tous les composants dans un appareil, avec gaine vers l’extérieur. | Appoint dans une pièce ; compresseur audible et ouverture à calfeutrer. |
| Monobloc fixe | Un seul appareil, avec passages d’air à travers un mur. | Solution sans groupe extérieur séparé, mais nécessitant des percements. |
| Monosplit | Une unité intérieure reliée à une unité extérieure. | Adapté à une pièce ou une zone ouverte ; installation frigorifique nécessaire. |
| Multisplit | Plusieurs unités intérieures raccordées à un groupe extérieur. | Plusieurs pièces avec réglages distincts, dans les limites du système. |
| Gainable | Unité intérieure dissimulée et réseau de gaines. | Diffusion discrète ; demande de l’espace et une conception soignée. |
Un mobile à gaine unique expulse de l’air du logement, ce qui favorise l’entrée d’air extérieur par les défauts d’étanchéité. Cela limite son efficacité. Les systèmes à eau perdue évacuent quant à eux la chaleur grâce à un débit d’eau ensuite rejeté : leur consommation d’eau constitue une contrainte importante.
Avant une installation fixe, faites examiner l’isolation, les vitrages, l’exposition, le volume des pièces et les apports de chaleur. La surface seule ne suffit pas au dimensionnement. L’emplacement du groupe extérieur doit également tenir compte du voisinage et des autorisations éventuellement nécessaires.
Consommation : distinguer puissance, rendement et durée d’usage
La puissance frigorifique désigne la chaleur extraite par unité de temps ; la puissance électrique correspond à ce que l’appareil consomme. Une machine peut déplacer davantage d’énergie thermique qu’elle ne consomme d’électricité, puisqu’elle transfère la chaleur au lieu de la produire directement.
- EER : rapport entre puissance frigorifique et puissance électrique dans des conditions définies.
- COP : rapport entre puissance de chauffage restituée et puissance électrique absorbée.
- SEER et SCOP : indicateurs saisonniers, respectivement pour le refroidissement et le chauffage.
Un COP de 3 à 4 signifie que 1 kW électrique absorbé permet de restituer 3 à 4 kW de chaleur dans les conditions considérées. En refroidissement, le même raisonnement relève de l’EER. Ces valeurs ne garantissent pas une performance constante toute l’année.
La technologie Inverter module la vitesse du compresseur pour adapter la puissance au besoin et limiter les arrêts-redémarrages. La consommation annuelle dépend toutefois aussi de la météo, des réglages et du logement. Une estimation de 300 à 500 kWh pour 500 heures d’utilisation reste une hypothèse, pas une valeur universelle ; son coût dépend du tarif électrique.
Les gestes qui préservent le confort et le circuit frigorifique
En été, une consigne autour de 26 °C constitue un repère à adapter au confort et aux occupants. En chauffage, environ 19 °C peut servir de point de départ. Fermez les protections solaires avant l’ensoleillement, gardez les fenêtres fermées pendant le refroidissement et programmez l’appareil selon l’occupation.
Lors d’une vague de chaleur, l’air peut refroidir avant les murs, les sols et le mobilier. Ces masses continuent alors à rayonner de la chaleur, ce qui incite à baisser excessivement la consigne. Mieux vaut réduire les apports solaires en amont et maintenir une régulation adaptée : le confort dépend aussi de la température des surfaces, pas seulement du chiffre affiché.
Nettoyez les filtres selon la notice, appareil arrêté, et laissez les entrées et sorties d’air dégagées. Un faible débit, du givre persistant, une odeur inhabituelle ou un bruit nouveau justifient une vérification. N’ouvrez jamais le circuit frigorifique vous-même.
Le fluide ne se consomme pas normalement : une recharge répétée doit conduire à rechercher une fuite. Les anciens CFC et HCFC ont posé des problèmes pour la couche d’ozone ; les HFC présentent un enjeu climatique variable selon le fluide. D’autres solutions, comme le propane, imposent leurs propres précautions de sécurité. Confiez toute intervention sur le fluide à un professionnel habilité, pour préserver les performances et limiter les rejets.
